ДВД-0,15

Дезинтегратор предназначен для промывки, механической дезинтеграции, классификации в водной среде аллювиальных песков или руд с целью их последующего обогащения на обогатительных аппаратах.
Принцип действия бутары заключается в дезинтеграции песков, руд и отмывки зерен ценных минералов от глинистых примазок. Дезинтеграция в бутаре осуществляется путем разрыхления исходного материала в воде вращающимися пальцами или пластинами, закрепленными в определенном порядке на внутреннюю поверхность глухой части бутары. Наличие в материале галечника усиливает эффект дезинтеграции за счет ударного и истирающего воздействия падающих и скользящих камней.

Обрабатываемый материал, через промежуточный приемный бункер, подается в загрузочное окно вращающейся скруббер-бутары. Одновременно в бутару подается вода, которая может поступать как с исходным материалом, так и отдельно через трубу-ороситель, установленную внутри бутары.

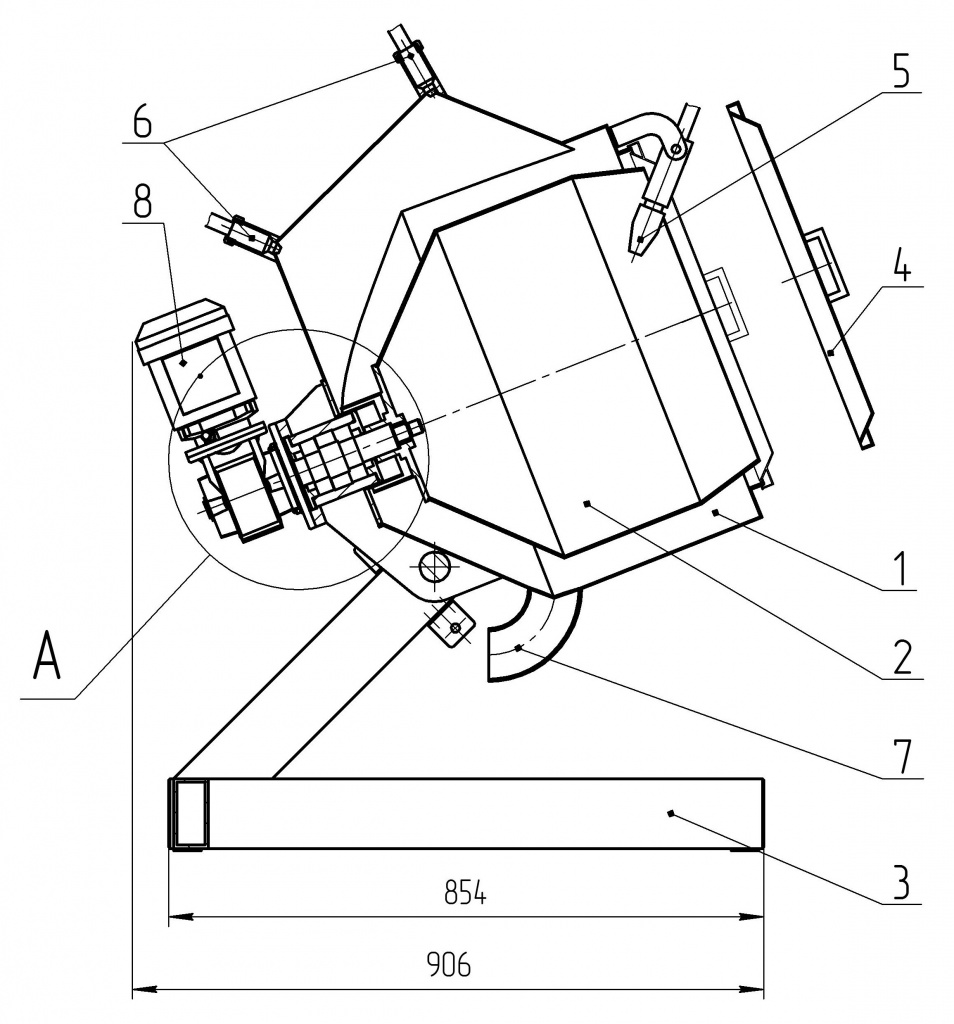

Принцип действия дезинтегратора заключается в размывании струёй воды высокого давления песков, руд и отмывки зерен ценных минералов от глинистых примазок. Струя размывающей воды направляется через отверстие главной, ротационной форсунки. Дополнительно на установке смонтированы две промывочные щелевые форсунки, предназначенные для промывки отверстий перфорированного барабана. Барабан непрерывно вращается.

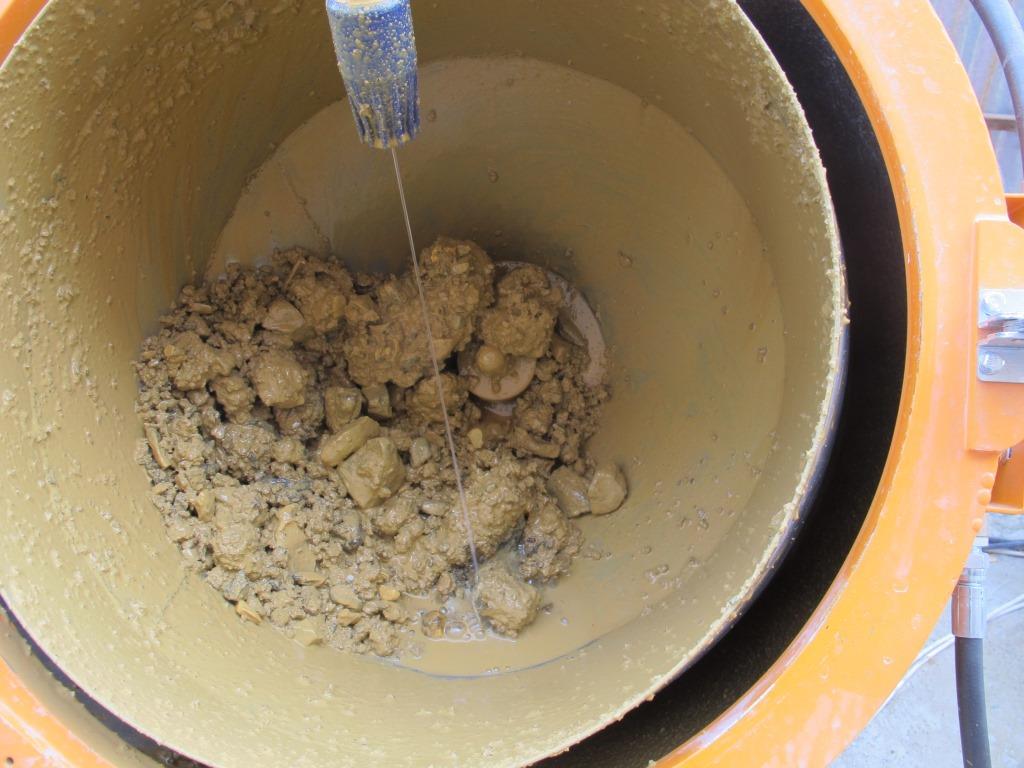

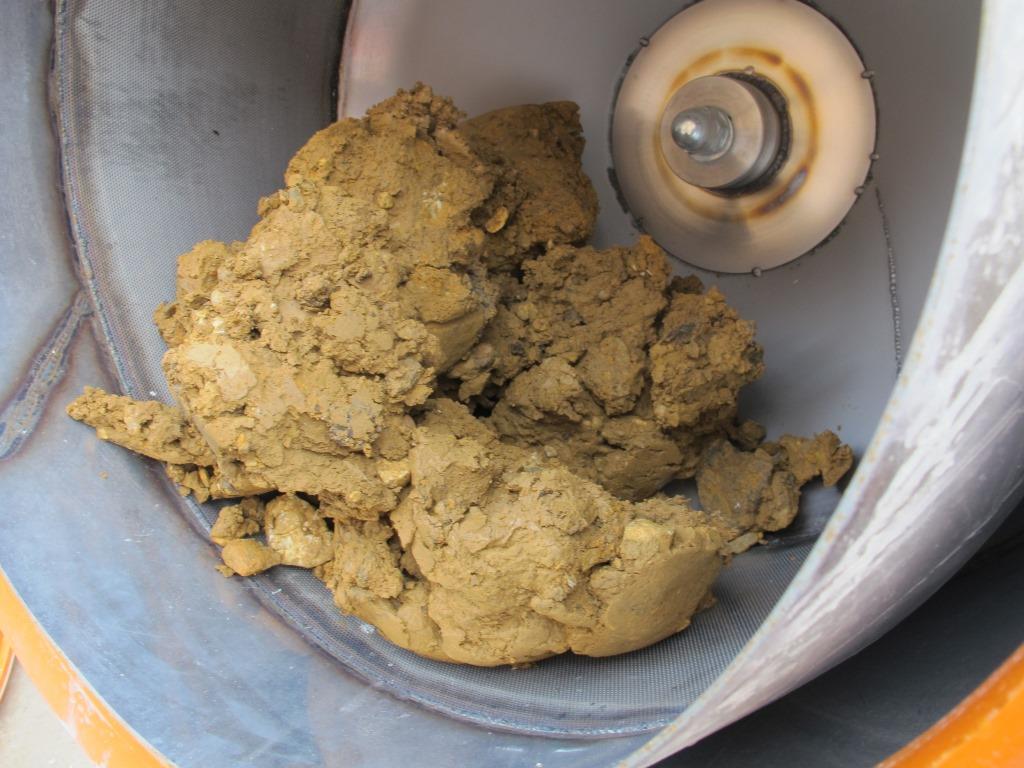

Порция обрабатываемого материала, подается в перфорированный барабан дезинтегратора через загрузочное окно, затем окно закрывается крышкой. Далее корпус переводится в рабочее положение и через главную форсунку подается вода под давлением до 200 bar.

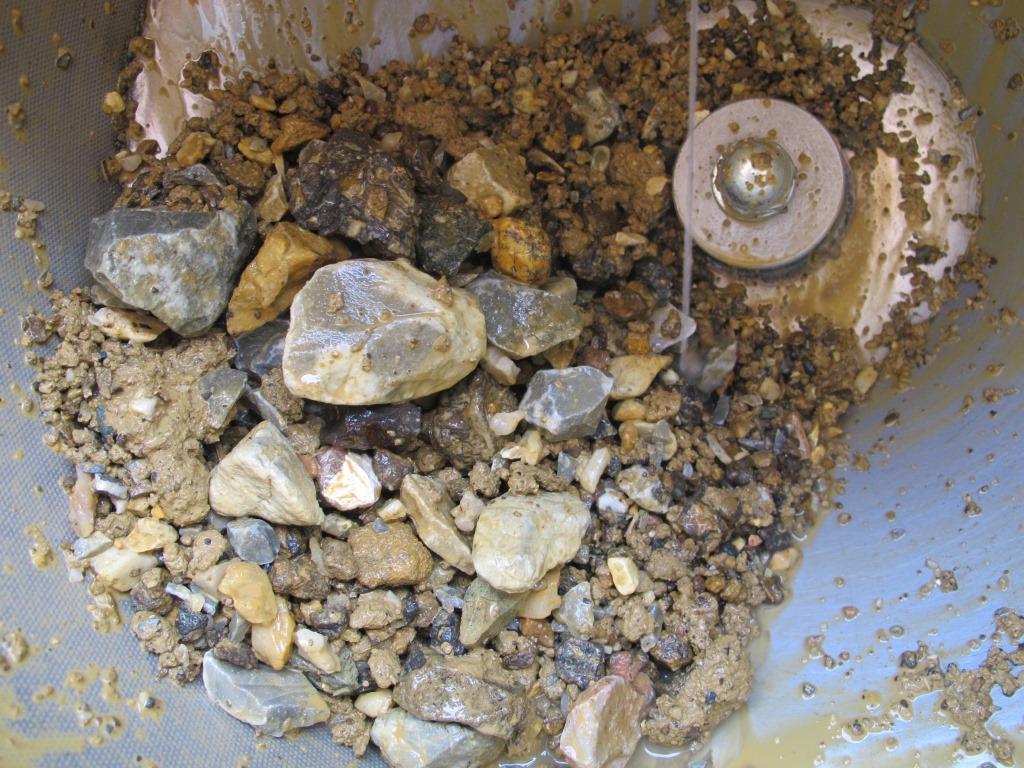

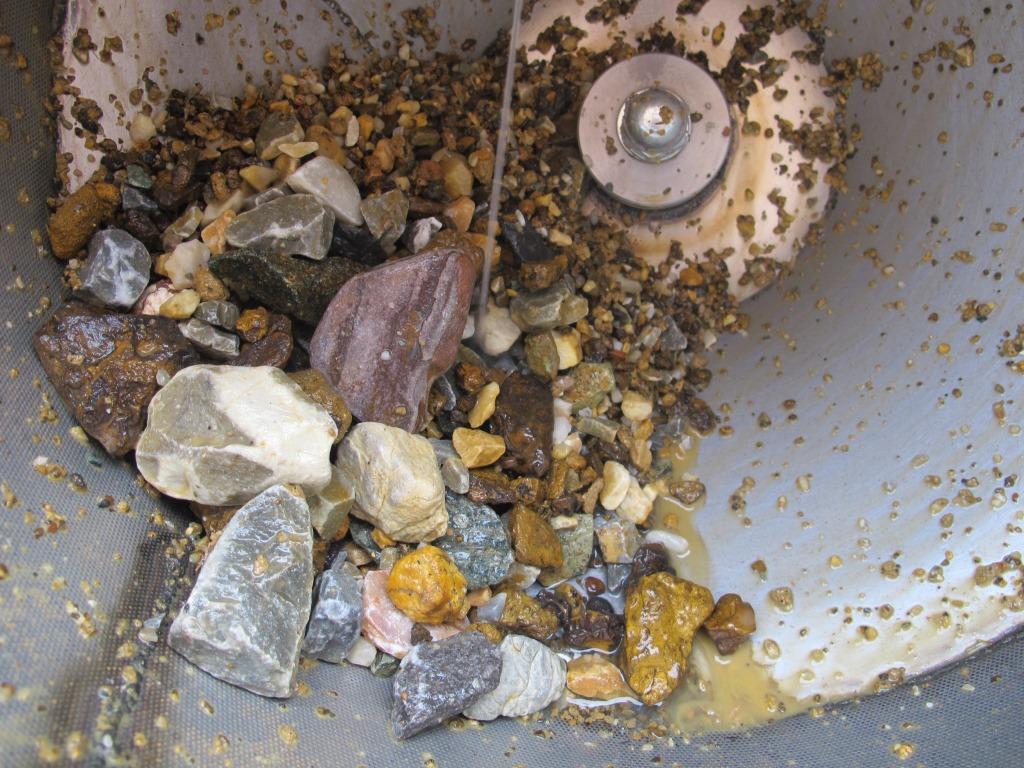

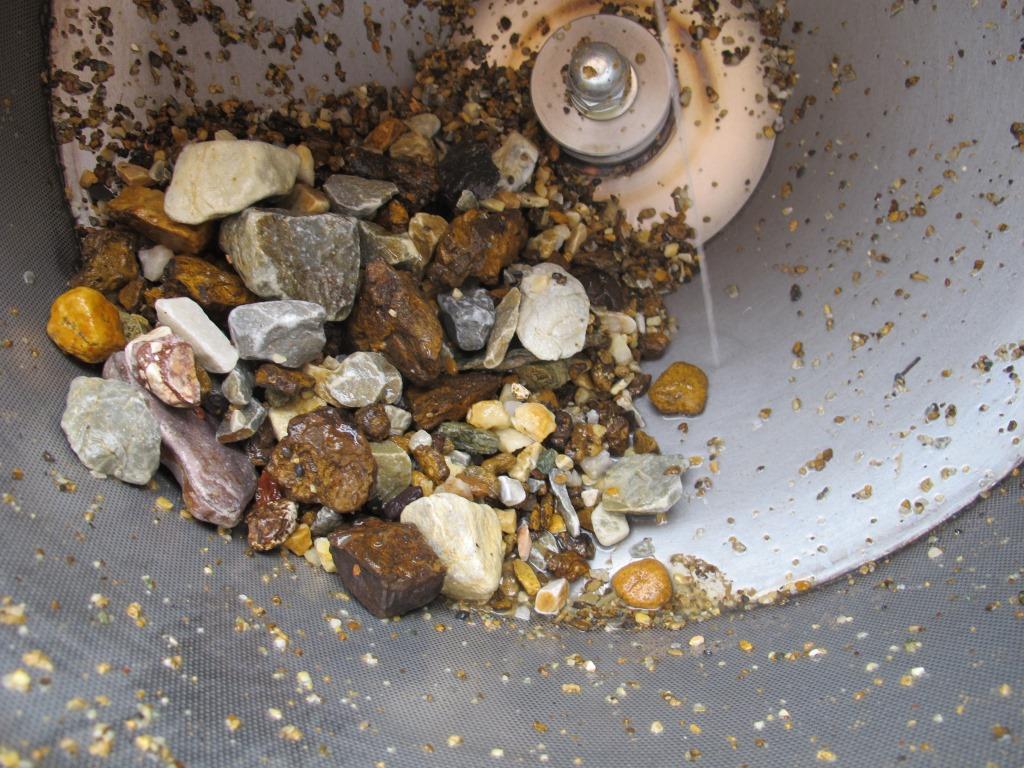

В глухой части дезинтегратора происходит процесс дезинтеграции и отмывки исходного материала. Отмытый материал классом крупности меньше размера перфорации поступает через отверстия в обечайке барабана на слив, и выводится через сливной патрубок. Материал классом крупности более размера перфорации, после завершения цикла дезинтеграции выгружается опрокидыванием корпуса.
